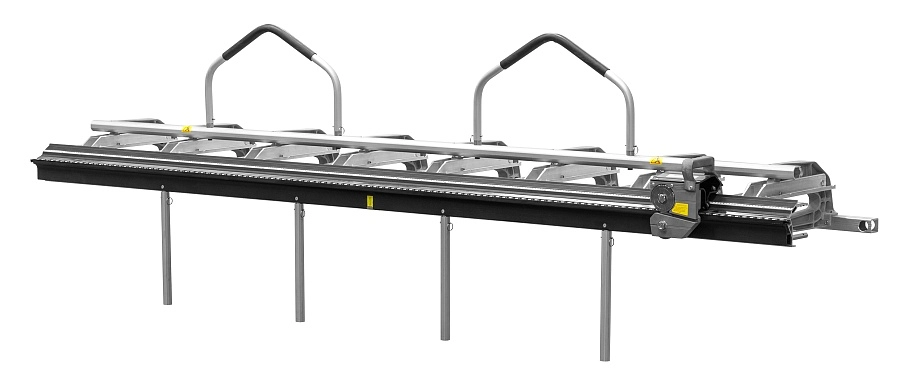

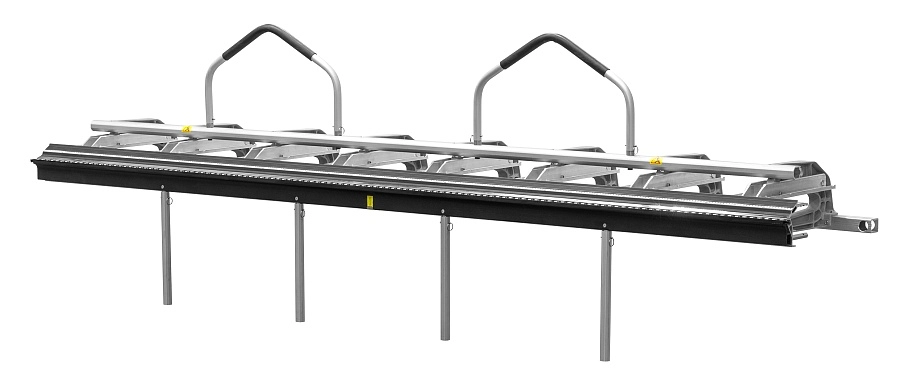

Мобильный непроходной листогиб STALEX MAX 20 3,2 метра
Характеристики
| Тип привода | Механический |
| Максимальная толщина листа, мм | 0.7 |
| Максимальная рабочая длина, мм | 3200 |
| Максимальный угол гибки | 180° |
Описание
- Глубина подачи листового материала – 483 мм, ход прижима при этом – до 60 мм.
- Обеспечивает отличную гибку листов из стали 0,7мм, из алюминия 1,0мм и из цинка 0,8мм
- Может выполнять подгиб кромок на 180° (вторым догибом)
- На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°
Плюсы станков Stalex MAX 20

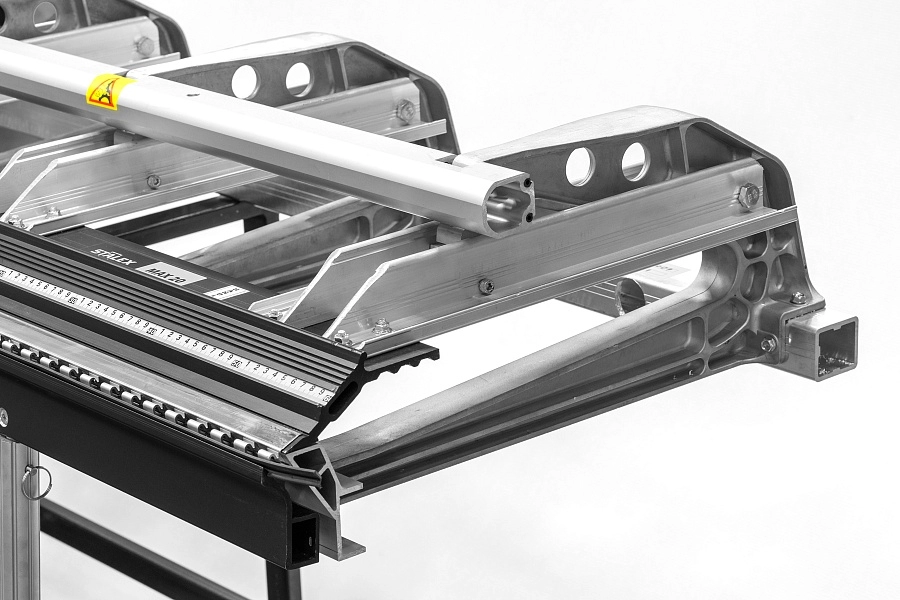

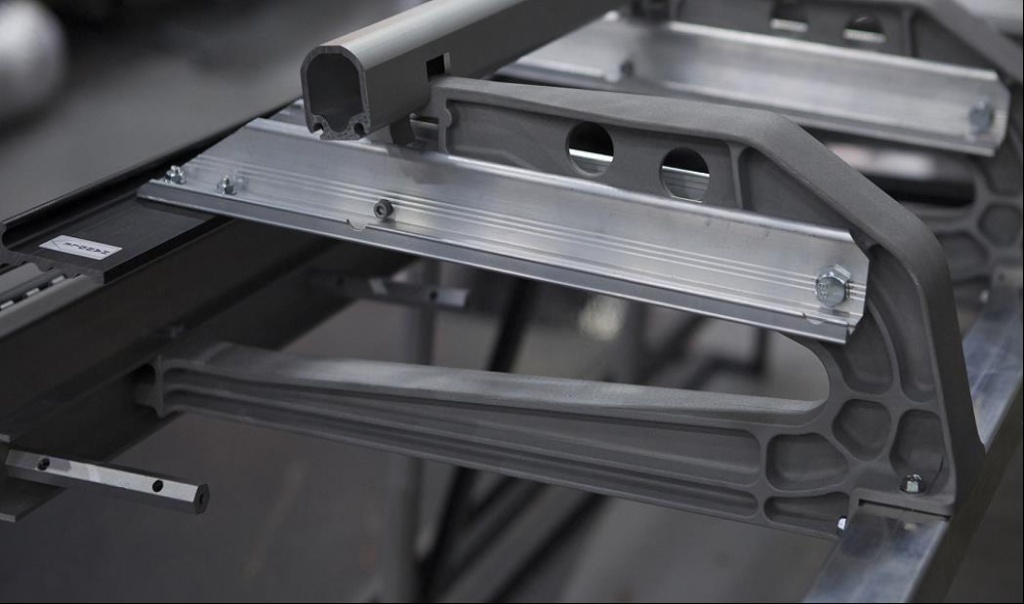

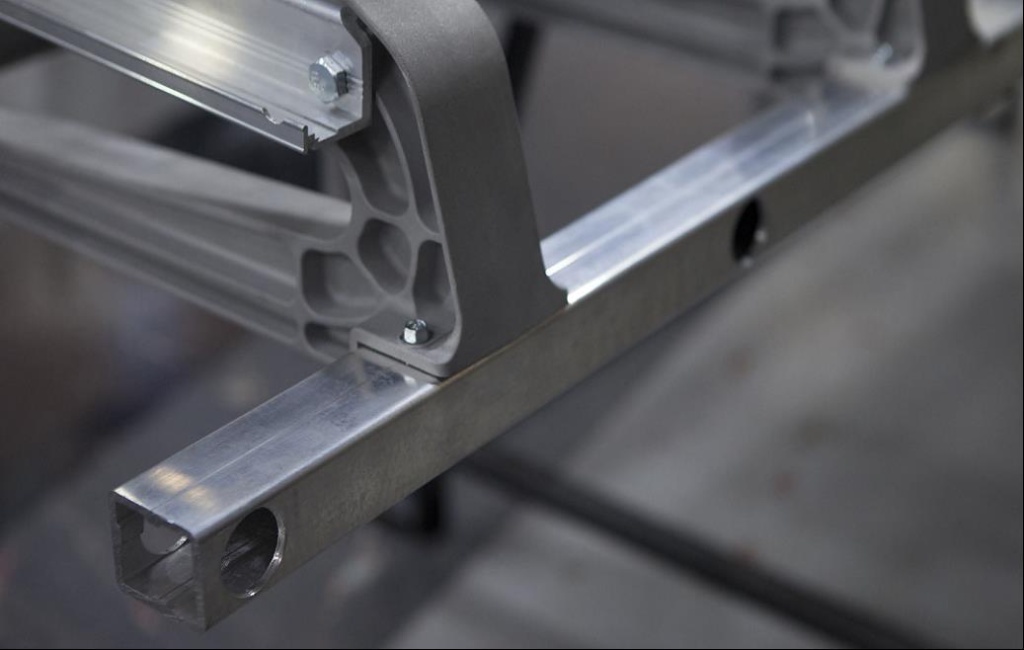

- Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.

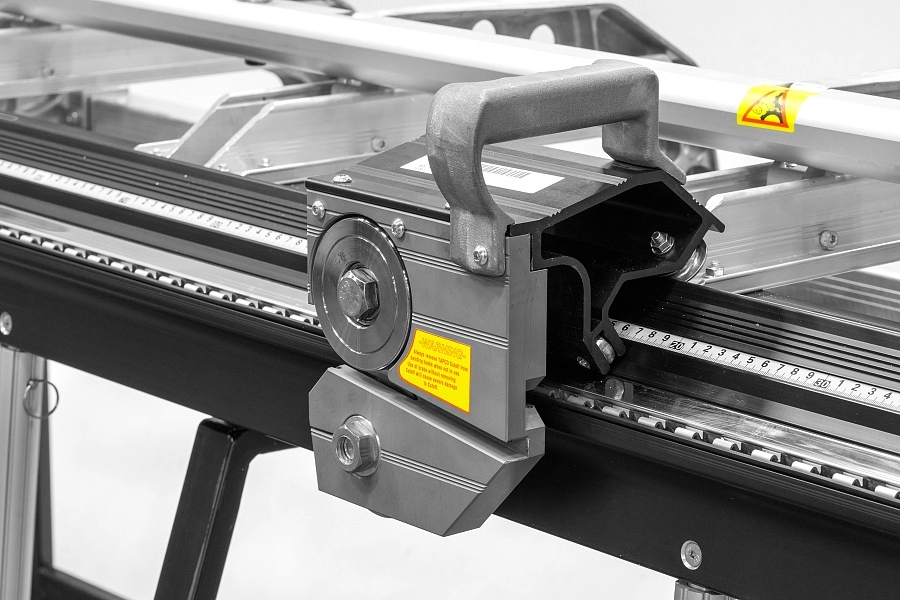

- Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
- Станки Stalex МАХ 20 имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей

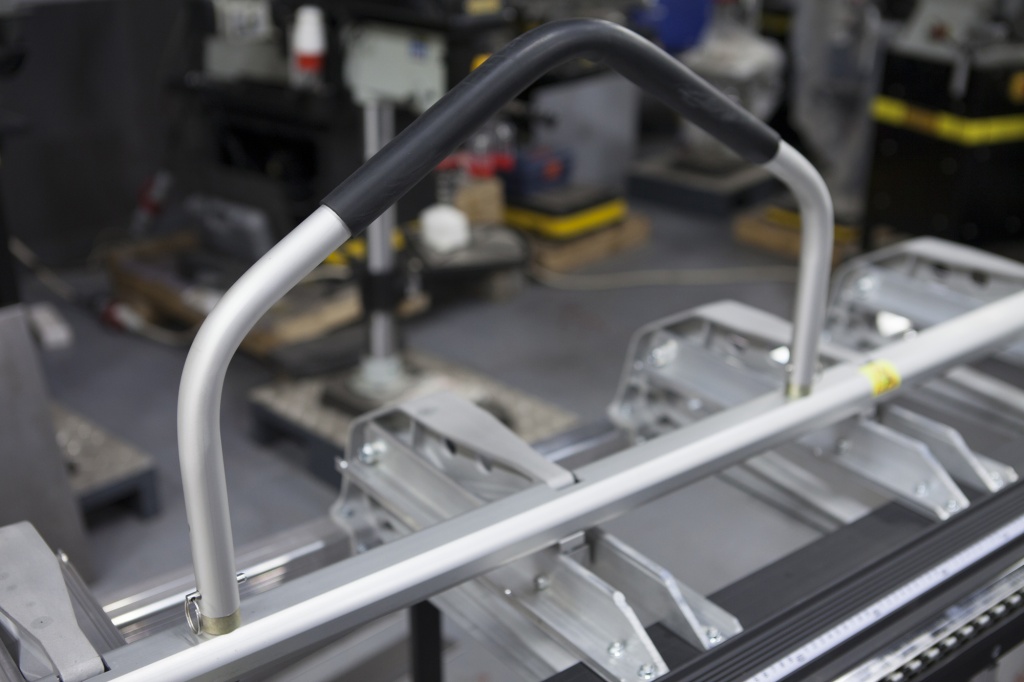

- Эргономичные ручки станка с удобным диаметром охвата, с прорезиненным покрытием или рифлёной поверхностью.
- Ещё одно отличие станка Stalex MAX 20 – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.

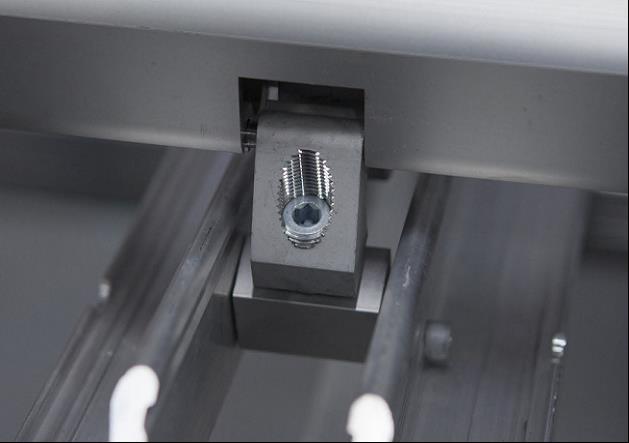

- Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
- Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Мы имеем постоянное наличие запасных частей и аксессуаров.
- К станкам Stalex МАХ 20 возможно установить дополнительное оборудование:

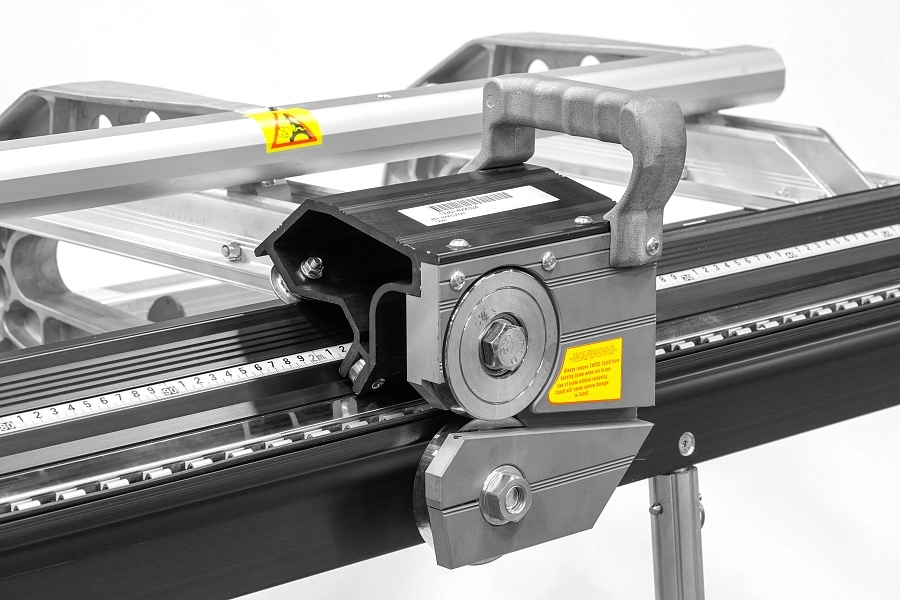

- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)

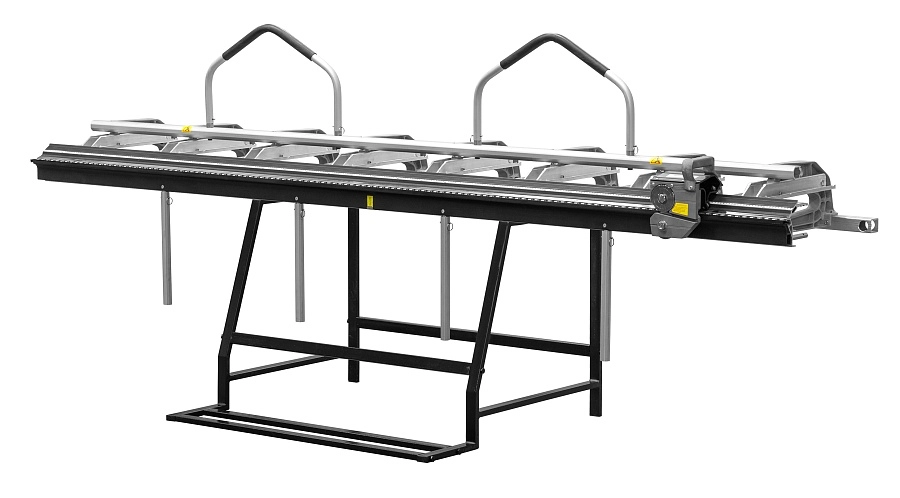

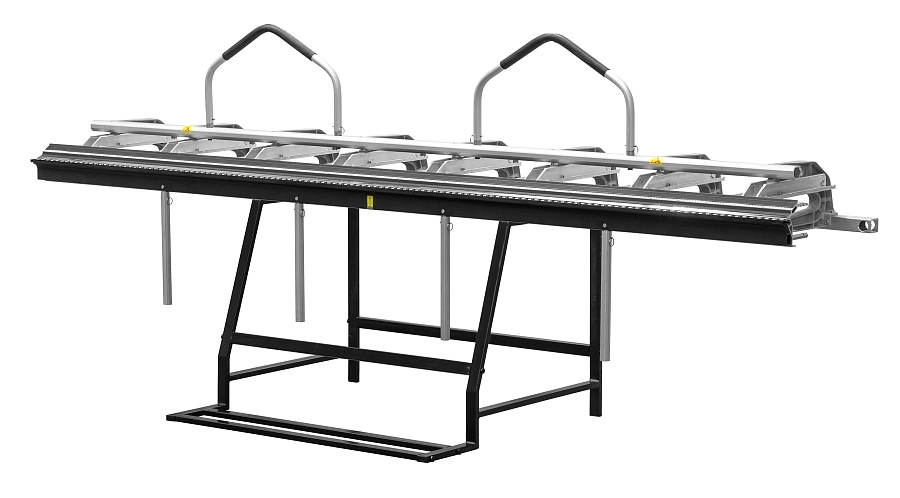

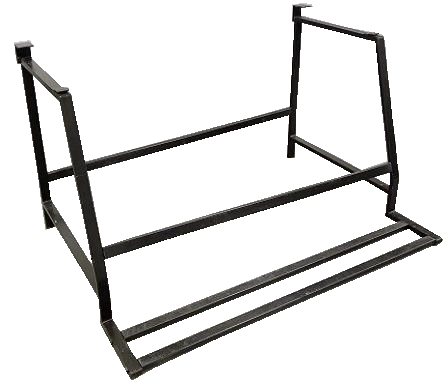

- Стойка для станка MAX 20 (Россия) – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления
Stalex МАХ 20 изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.

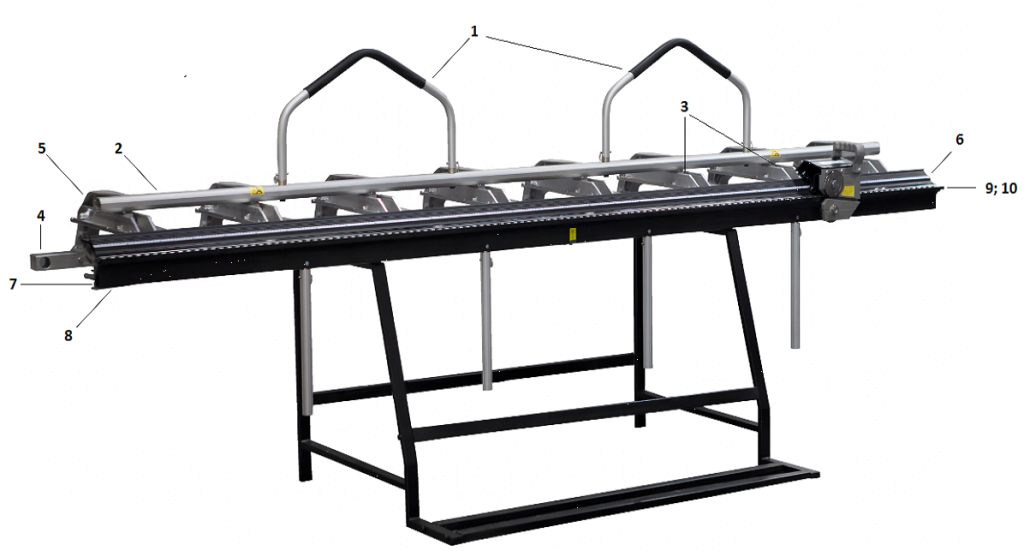

ОСНОВНЫЕ УЗЛЫ
|
Наименование |
Артикул |
Фото | Описание | |||||
|
1 |
Ручка верхняя для станка MAX-20/PRO |
10540R |
|
Эргономичные ручки с прорезиненным покрытием |
||||
|
2 |
Планка фиксирующая для станка MAX-20 |
14682R 10454R 10458.R 10462R 10464R |
|
Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки |
||||
|
3 |

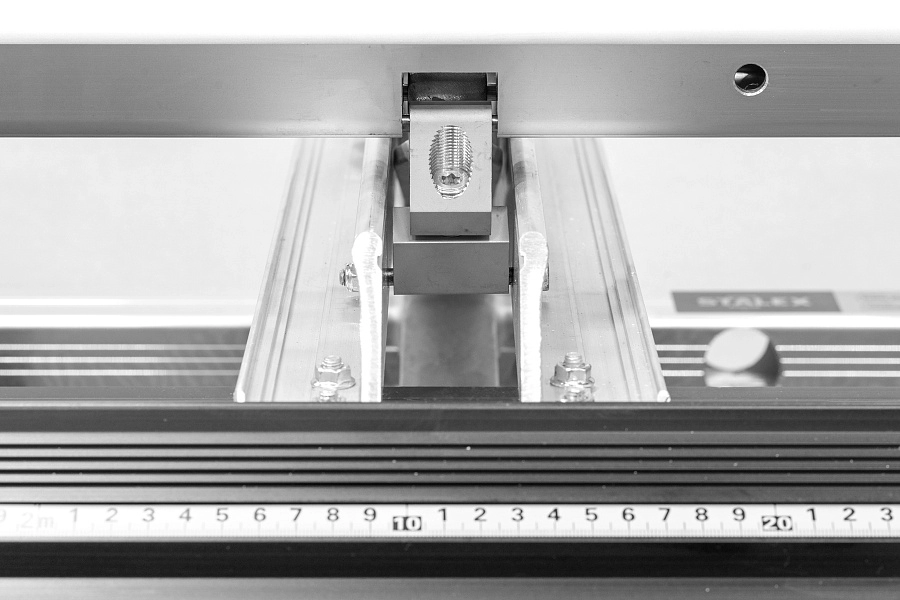

Прижимной кулачок в комплекте 14950 (Нового образца) |
14950R |
|
Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R |
||||
|
4 |
Планка задняя несущая для станка МАХ-20 |
10201 10203 10205 |
|
Планка основание для размещения основных деталей (F-образных опор) |
||||
|
5 |

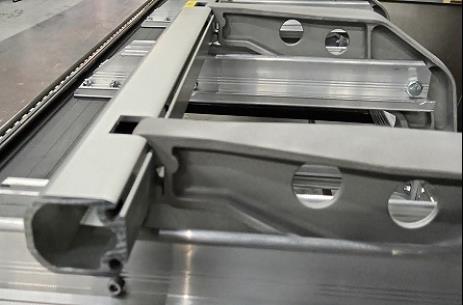

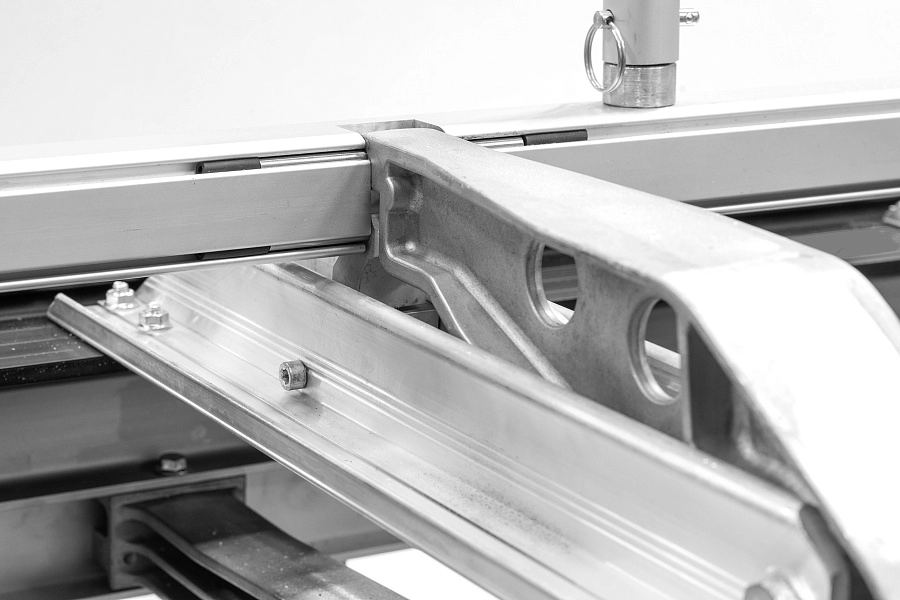

Опора F-образная для станка MAX-20 |
12061R |
|

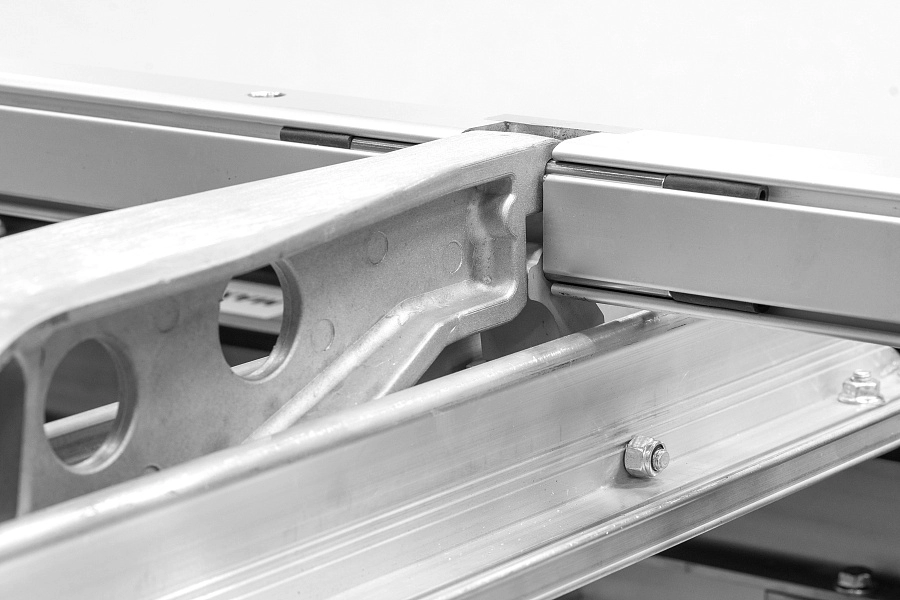

Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью |
||||
|
6 |
Планка прижимная упорная для станка MAX-20 (в комплекте) |
14676R 10153R 10156R 10159R 10162R |
|

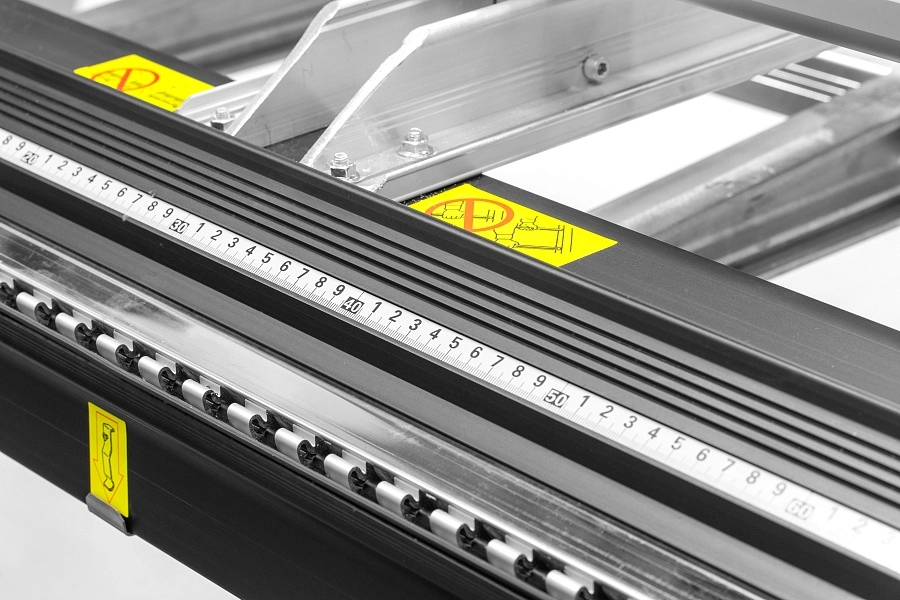

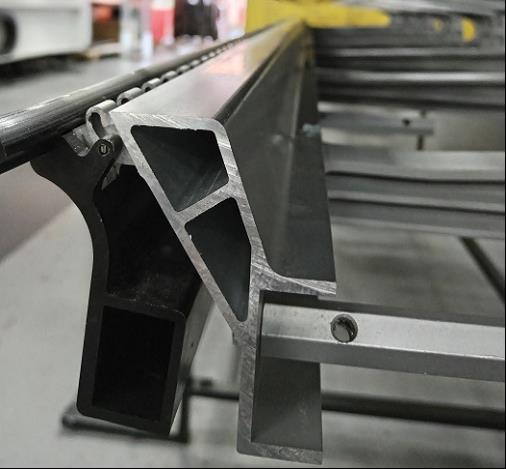

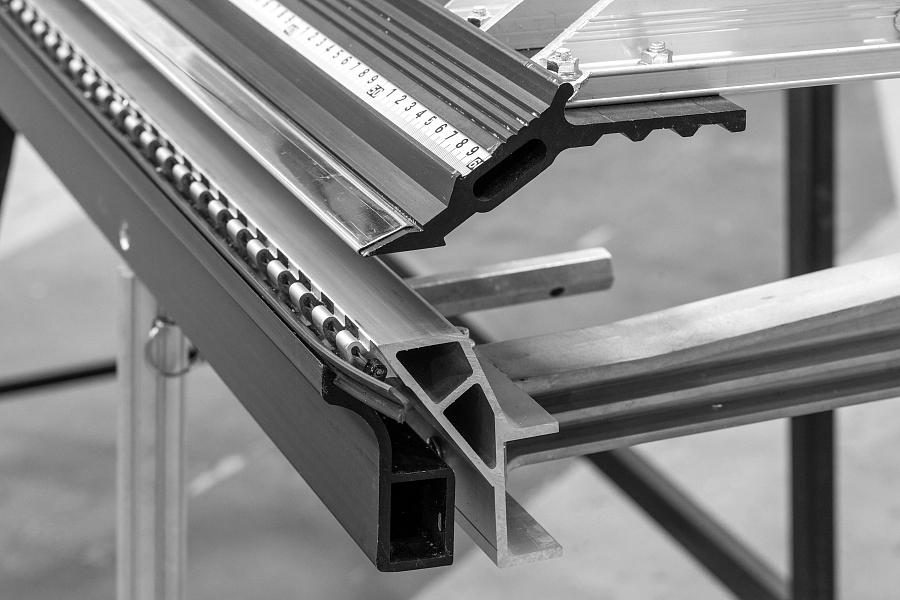

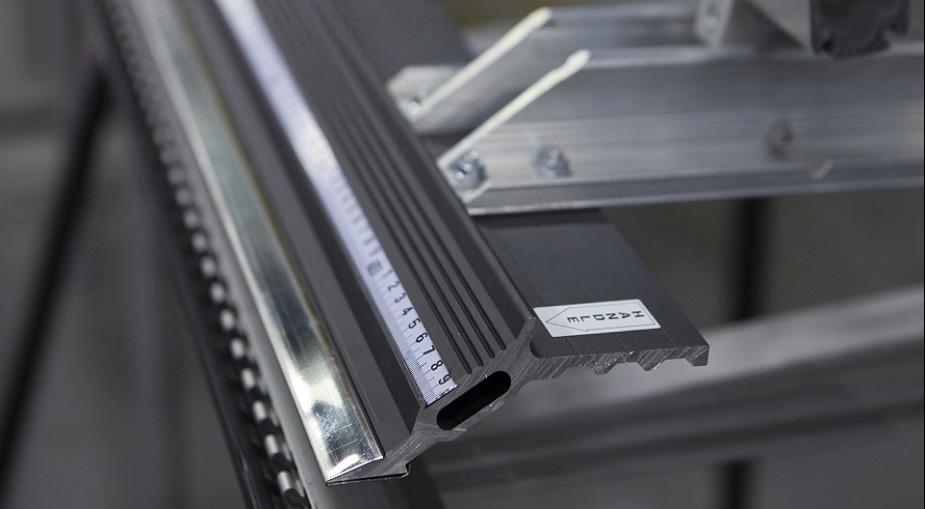

Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком. |
||||
|
7 |
Планка нижняя прижимная для станка MAX-20 |
14678R 12621R 12622.R 12623R 12624R |
|
Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной). |
||||
|
8 |
Планка верхняя прижимная для станка MAX-20 |
14680R 12625R 12626R 12627R 12628R |
|
Подвижная гибочная планка соединена с нижней прижимной планкой через стальную ось. На планке установлена виниловая вставка и ручки нижние арт. 10351R. Планка предназначена для гибки листовых металлов. |
||||
|
9 |
Ось стальная для станка MAХ-20 |
102184R 10499R 10500R 10501R 10502TR |
|

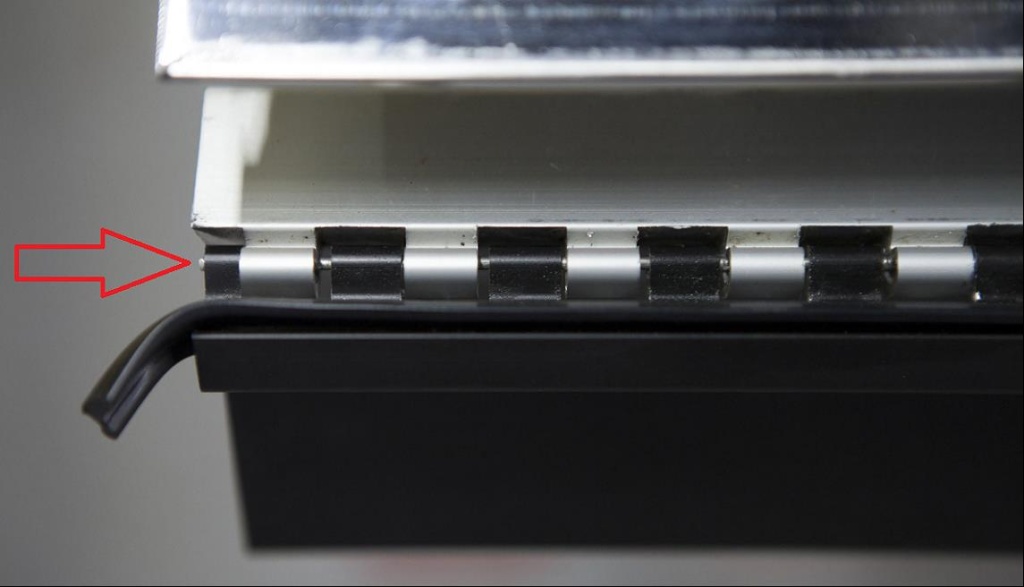

Ось стальная соединяет две планки: 1) Планка нижняя прижимная 2) Планка верхняя прижимная для размещения и гибки листовых металлов. |
||||
|
10 |
Вставка виниловая для станков серии MAX20 (1 м.) |
100496R |
|

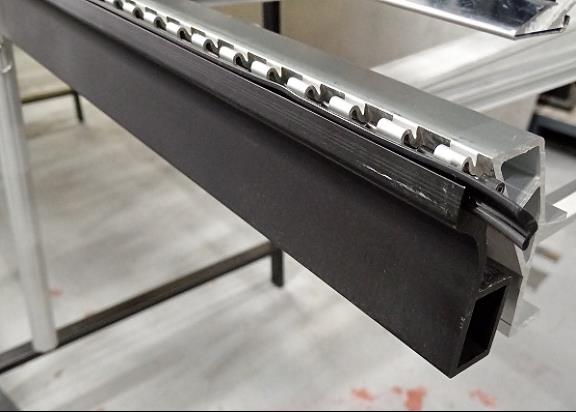

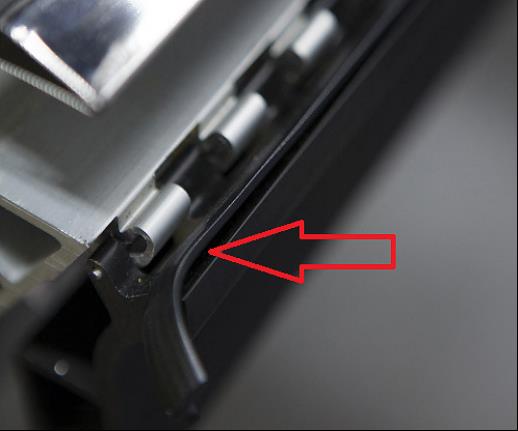

Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах. |
Подробные характеристики
| STALEX MAX 20 3.2 метра | |
|
Рабочая длина: |
3200мм |
|
Оцинкованная сталь (с пределом прочности σв <400 MРa): |
0,7мм |
|
Алюминий: |
1,0мм |
|
Медь: |
0,8мм |
|
Цинк: |
0,8мм |
|
Максимальный угол гибки: |
180º |
|
Глубина подачи материала: |
480мм |
|
Габаритные размеры: |
3250х620х240 мм |
|
Масса нетто (без стойки): |
75кг |
|
Масса нетто (со стойкой стационарной Россия) |
105кг |
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью.
На станке запрещено гнуть сразу несколько заготовок, а также не листовые материалы: сетка рабица, сварная решетка и т.д. Запрещено фиксировать станок в закрытое положение при явно большом усилие на верхнюю ручку (что неизбежно приведёт к преждевременному износу фиксирующей планки, гибочной планки, стержней и шарниров), необходимо проверить регулировку шарниров (прижимных кулачков) не должно быть чрезмерного усилия при закрытии прижимной упорной планки.
Комплектация
| Станок | 1 шт. |
